Rola zaworów mieszających w instalacjach grzewczych – po co je w ogóle stosować
Ochrona źródła ciepła i instalacji przed skrajnymi temperaturami
Zawór mieszający w instalacji grzewczej pełni przede wszystkim funkcję ochronną. Chroni zarówno źródło ciepła, jak i samą instalację przed zbyt wysoką lub zbyt niską temperaturą czynnika. W przypadku kotłów stałopalnych kluczowa jest ochrona powrotu – zbyt chłodna woda powrotna powoduje kondensację spalin w wymienniku i przyspieszoną korozję. W praktyce, jeśli powrót przez dłuższy czas ma temperaturę np. 30–35°C, a kocioł pracuje na 70–80°C, wewnątrz kotła robi się „błoto” z sadzy i kondensatu, które znacząco skraca jego żywotność.
W kotłach gazowych funkcja ochrony powrotu jest nieco inna: dla kotłów kondensacyjnych niska temperatura powrotu jest korzystna, ale już w starszych kotłach atmosferycznych może powodować problemy z kondensacją w kominie. Zawór mieszający ogranicza gwałtowne skoki temperatury, wygładza pracę obiegu i utrzymuje stabilne warunki pracy wymiennika. Przy pompach ciepła zawór bywa używany bardziej jako narzędzie do podziału temperatur na różne obiegi niż jako klasyczna ochrona, ale efekt jest podobny – urządzenie pracuje w stabilniejszych warunkach.
Dodatkowo zawór mieszający chroni instalację przed przegrzewem. Podłogówka nie może dostać 70°C, bo skończy się to zniszczeniem wylewki i okładziny, a często też dyskomfortem użytkownika. Zawór ogranicza maksymalną temperaturę, którą obieg niskotemperaturowy w ogóle jest w stanie zobaczyć. To ważne zwłaszcza przy kotłach stałopalnych bez modulacji mocy, gdzie na zasilaniu chwilowo pojawiają się bardzo wysokie temperatury.
Komfort użytkownika w strefach o różnych wymaganiach temperaturowych
Coraz częściej w jednym budynku współistnieją obiegi o różnych parametrach: grzejniki wysokotemperaturowe, ogrzewanie podłogowe niskotemperaturowe, nagrzewnice powietrza w garażu lub warsztacie, krótkie pętle łazienkowe. Bez zaworów mieszających oraz odpowiednio podzielonych obiegów trudno utrzymać sensowne temperatury w każdym z nich.
Dzięki zaworowi trójdrogowemu lub czterodrogowemu można z jednego źródła ciepła (np. kocioł kondensacyjny) zasilić zarówno klasyczną instalację grzejnikową (np. 55/45°C), jak i podłogówkę (np. 35/28°C). Zawór miesza gorącą wodę z zasilania z chłodną z powrotu, tworząc dokładnie taki parametr, jakiego potrzebuje dany obieg. Komfort użytkownika rośnie, bo w każdym pomieszczeniu warunki można dopasować do przeznaczenia: cieplej w łazienkach, łagodniej w sypialniach, stabilnie w strefie dziennej.
W praktyce dobór zaworu mieszającego i jego nastaw wpływa bezpośrednio na równomierność ogrzewania. Przewymiarowany zawór zbyt szybko dopuszcza gorącą wodę, co powoduje przegrzewy i taktowanie pompy. Zbyt mały zawór ogranicza przepływ, przez co dalekie pętle lub grzejniki pozostają letnie. Dlatego przy projektowaniu warto patrzeć nie tylko na średnicę przyłączy, ale przede wszystkim na parametry przepływowe i sposób pracy automatyki.
Wpływ zaworu mieszającego na zużycie paliwa i pracę automatyki
Zawór mieszający służy nie tylko do „rozsmarowania” temperatury po instalacji, ale ma też wyraźny wpływ na ekonomię pracy źródła ciepła. Dobrze ustawiony zawór pozwala utrzymać niższą temperaturę czynnika dla większości sezonu grzewczego. To kluczowe przy kotłach kondensacyjnych i pompach ciepła, gdzie spadek temperatury zasilania często daje proporcjonalny spadek kosztów eksploatacji.
W nowoczesnych układach regulator pogodowy steruje zaworem mieszającym, przesuwając go według krzywej grzewczej. Im cieplej na zewnątrz, tym niższa temperatura na obiegu. Źródło ciepła (np. kocioł kondensacyjny) ma wtedy łagodniejsze warunki pracy, mniej taktowania oraz lepsze warunki do kondensacji. Również pompy obiegowe zużywają mniej energii, gdy instalacja jest hydraulicznie zbilansowana, a zawór mieszający nie „dusi” przepływu niepotrzebnie.
Różne priorytety projektanta i instalatora
Projektant patrzy na zawór mieszający przez pryzmat schematu, obliczeń i doboru – interesuje go pełna funkcjonalność, możliwość późniejszej rozbudowy, zgodność z wytycznymi producenta źródła ciepła. Instalator patrzy natomiast na realia montażu: miejsce na rozdzielni, dostęp serwisowy, prostotę okablowania, liczbę elementów, które mogą się zepsuć i wygenerować reklamację.
Na etapie projektu kluczowe są takie decyzje jak: ilość obiegów mieszanych, rodzaj zaworów (3- czy 4-drogowe), wymagania dla automatyki pogodowej, a także sposób prowadzenia rur i dobór pomp. Instalator woli mniej rozbudowane, ale za to czytelne i powtarzalne rozwiązania. Zbyt skomplikowane układy z wieloma zaworami mieszającymi, siłownikami i regulatorami w małych budynkach jednorodzinnych często kończą się tym, że użytkownik i tak prosi o „ustawienie na sztywno” – bo nie rozumie logiki całego systemu.
Dla obu stron wspólnym mianownikiem jest ograniczenie liczby reklamacji. Dobrze dobrany i wyregulowany zawór mieszający oznacza brak przegrzewania, brak notorycznie zimnych pomieszczeń, stabilne działanie automatyki i łatwy serwis, co wprost przekłada się na mniejszą liczbę telefonów „bo coś nie grzeje”.
Podstawy techniczne: rodzaje zaworów mieszających i ich budowa
Zawory 3-drogowe, 4-drogowe i 2-drogowe mieszające – różnice w praktyce
Zawory mieszające można podzielić ze względu na liczbę króćców oraz funkcję hydrauliczną. Najczęściej spotyka się zawory trójdrogowe, czterodrogowe oraz specjalne zawory dwudrogowe pełniące rolę zaworu mieszającego (np. w układach z bypassem).
Zawór 3-drogowy mieszający posiada trzy króćce: dwa wejścia (gorące zasilanie i chłodny powrót) oraz jedno wyjście mieszane. Króciec AB jest zwykle króćcem wspólnym (woda zmieszana), a A i B to króćce gorący/zimny. Obrót grzybka lub kuli zmienia proporcję między strumieniem zasilania i powrotu, dzięki czemu na wyjściu AB uzyskuje się pożądaną temperaturę. To najpopularniejsze rozwiązanie do ogrzewania podłogowego i stref mieszanych.
Zawór 4-drogowy ma cztery króćce i w klasycznym układzie z kotłem na paliwo stałe realizuje jednocześnie mieszanie na zasilaniu instalacji oraz podmieszanie gorącej wody na powrót kotła. Dzięki temu podnosi temperaturę powrotu (ochrona kotła) i ogranicza temperaturę na odbiornikach. Rozwiązanie często spotykane w starszych i nowszych układach ze źródłem stałopalnym bez wymiennika płytowego.
Zawór 2-drogowy mieszający jest mniej intuicyjny – zazwyczaj pracuje jako zawór dławiący przepływ gorącego medium, a mieszanie następuje w trójniku lub w odcinku za zaworem, skąd zasysany jest chłodny powrót. Takie rozwiązania stosuje się raczej w dużych instalacjach, z dbałością o dokładne obliczenia hydrauliczne, lub w zestawach fabrycznych z gotową armaturą mieszającą.
Materiały i wykonanie: mosiądz, żeliwo, stopy – co realnie wpływa na trwałość
Najczęściej zawory mieszające w małych i średnich instalacjach wykonywane są z mosiądzu lub stopów miedzi. W większych mocach i średnicach pojawiają się zawory żeliwne oraz stalowe. Z punktu widzenia budżetowego inwestora i instalatora najważniejsze parametry to odporność na korozję wewnętrzną, jakość uszczelnień oraz precyzja wykonania elementu regulacyjnego.
W małych instalacjach domowych mosiężny zawór dobrej klasy w zupełności wystarcza. Droższe zawory żeliwne lub ze stopów specjalnych mają sens przy dużych przepływach, wyższym ciśnieniu roboczym lub przy pracy w warunkach przemysłowych. Lepiej wybrać tańszy, ale markowy zawór mosiężny niż „bezimienny” żeliwny – serwis i dostępność części zamiennych są zwykle ważniejsze niż samo tworzywo.
Na trwałość zaworu mocno wpływają też uszczelki i sposób prowadzenia trzpienia. Tanie zawory potrafią po kilku sezonach „stanąć”, co unieruchamia siłownik i niszczy przekładnię. W efekcie oszczędność kilkudziesięciu złotych na zaworze generuje koszt wymiany siłownika i często demontażu całego odcinka instalacji. Warto więc szukać modeli, które mają dobre opinie instalatorów i pracują płynnie nawet przy twardszej wodzie instalacyjnej.
Charakterystyki przepływu zaworów i ich wpływ na regulację
Zawory mieszające mają określoną charakterystykę przepływu: liniową, logarytmiczną (procentową) lub mieszaną. To opisuje, jak przepływ przez zawór zmienia się w funkcji kąta obrotu. W idealnym świecie siłownik kręci zaworem, regulator podaje mu sygnał, a temperatura reaguje proporcjonalnie. W rzeczywistości, gdy charakterystyka zaworu „nie współgra” z regulatorem, system może reagować zbyt gwałtownie lub zbyt ospale.
Dla prostych układów z regulacją ON/OFF (przesterowanie między skrajnymi pozycjami) charakterystyka ma mniejsze znaczenie – zawór pracuje bardziej jak przełącznik. Przy regulacji ciągłej (0–10 V, krokowa 3-punktowa) lepsze efekty daje zawór o charakterystyce zbliżonej do logarytmicznej, bo pozwala precyzyjnie dozować małe zmiany strumienia w okolicach pozycji roboczej. Przy zbyt „ostrym” zaworze niewielki ruch siłownika może powodować duży skok temperatury za zaworem.
Kiedy wystarczy tańszy zawór, a kiedy lepiej nie oszczędzać
W małych domach jednorodzinnych z jednym obiegiem podłogówki i jednym obiegiem grzejnikowym zwykle spokojnie wystarcza standardowy zawór trójdrogowy mosiężny o przyzwoitych parametrach Kv, z dobrą dokumentacją i kompatybilnym siłownikiem. Nie ma sensu przepłacać za rozbudowane zawory przemysłowe z wymiennymi wkładami, jeśli roczne zużycie energii całego budynku jest porównywalne z jednym tygodniem pracy dużej kotłowni.
Są jednak sytuacje, w których oszczędność na zaworze wychodzi bokiem. Należą do nich m.in.:
- kotłownie wieloobiegowe, gdzie jeden zawór reguluje obieg kluczowy dla całego budynku (np. obieg destryfikatorów lub nagrzewnic w hali),
- systemy z zaawansowaną automatyką, wykorzystujące sygnał 0–10 V i algorytmy PID,
- instalacje z dużą różnicą temperatur między zasilaniem a powrotem, gdzie zawór często pracuje w skrajnych pozycjach.
W takich układach lepiej wybrać zawory sprawdzone, o dokumentacji umożliwiającej dokładne dobranie siłownika i obliczenie nastaw. To ogranicza późniejsze strojenie „na oko” i nerwowe zmiany ustawień w trakcie pierwszego sezonu grzewczego.
Kiedy jaki zawór? Dobór typu zaworu do rodzaju instalacji
Kotły stałopalne, gazowe kondensacyjne i pompy ciepła – różne priorytety
Wybierając zawór mieszający, trzeba zacząć od źródła ciepła. Każde z nich ma własne wymagania i ograniczenia, które przekładają się na funkcję zaworu.
Kocioł stałopalny potrzebuje przede wszystkim ochrony powrotu i zabezpieczenia przed niskotemperaturową korozją. Klasyczne rozwiązanie to zawór 4-drogowy, który:
- podnosi temperaturę powrotu do kotła,
- obniża temperaturę wody na obiegach grzewczych,
- stabilizuje pracę kotła w pobliżu temperatury zadanej.
W mniejszych instalacjach stosuje się czasem zawory 3-drogowe rozdzielające obieg kotłowy i grzewczy, w połączeniu z zaworami termostatycznymi ochrony powrotu.
Kocioł gazowy kondensacyjny z kolei najlepiej pracuje przy możliwie niskiej temperaturze powrotu. Zawory mieszające stosuje się tu głównie po stronie instalacji, aby:
- zbudować obiegi o różnych parametrach (podłoga/grzejniki),
- pozwolić kotłowi modulować temperaturę zasilania zgodnie z krzywą pogodową,
- nie ograniczać zbyt mocno przepływu przez wymiennik kotła.
Najczęściej wybór pada na zawory 3-drogowe mieszające z siłownikiem, sterowane z automatyki kotła lub zewnętrznego sterownika pogodowego.
Pompa ciepła wymusza trochę inne podejście. Najczęściej pracuje na stosunkowo niskich temperaturach zasilania, a każdy niepotrzebny spadek temperatury po stronie instalacji podnosi koszt ogrzewania. Zawór mieszający stosuje się tu zwykle po to, żeby:
- oddzielić obieg wysokotemperaturowy (np. stare grzejniki) od niskotemperaturowego (podłogówka),
- realizować obniżenia nocne i strefowanie bez „głodzenia” pompy ciepła w przepływ,
- chronić bufor i zapewnić odpowiednie warunki odszraniania jednostki zewnętrznej.
W wielu domach z pompą ciepła prościej i taniej jest zbudować jedną, dobrze zbalansowaną instalację niskotemperaturową bez dodatkowych zaworów mieszających, niż mnożyć obiegi i później walczyć z regulacją.
Ogrzewanie podłogowe, grzejnikowe i mieszane – typowe konfiguracje zaworów

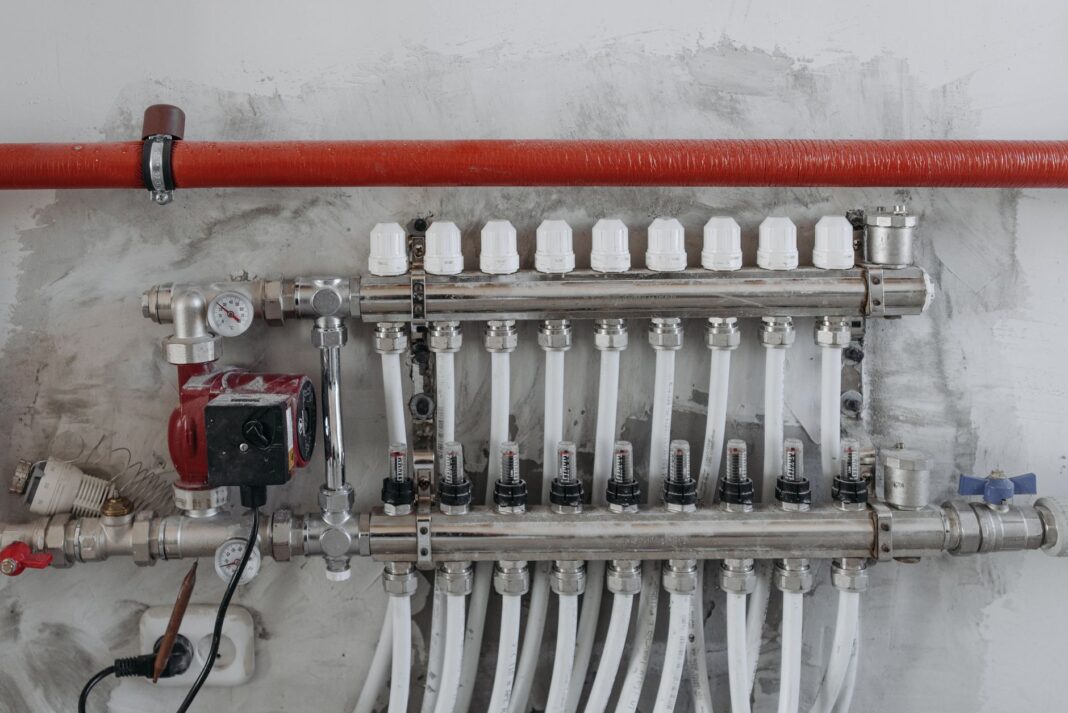

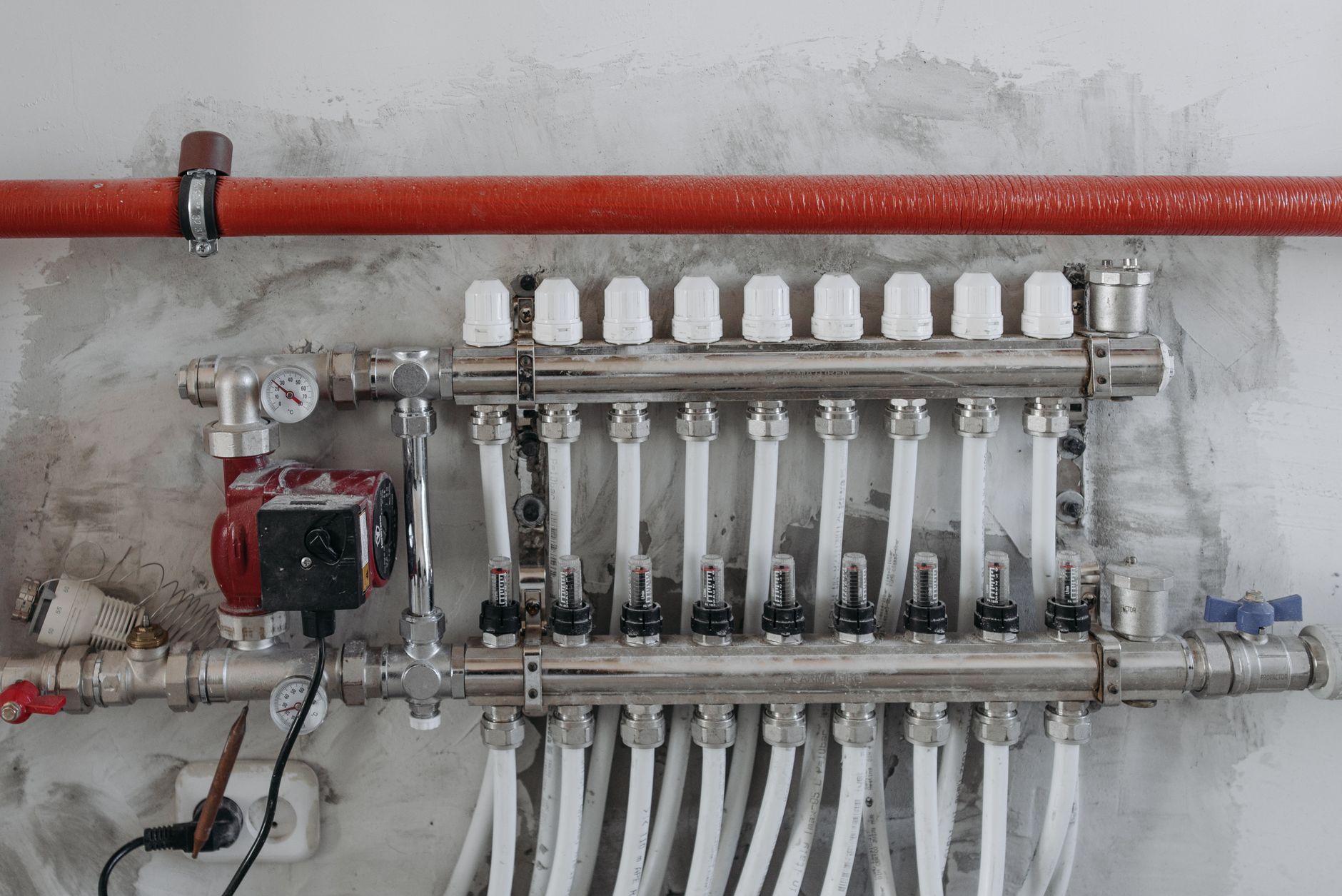

W czystych instalacjach podłogowych wygodnym i niedrogim rozwiązaniem jest kompaktowy zestaw mieszający przy rozdzielaczu: mały zawór 3-drogowy (często termostatyczny), pompa obiegowa i prosty ogranicznik temperatury. Do małych metraży to w zupełności wystarcza. Przy większych budynkach opłaca się osobny obieg podłogówki z zaworem 3-drogowym z siłownikiem i sterownikiem pogodowym – mniej „kręcenia” przy każdej zmianie pogody.
Instalacje wyłącznie grzejnikowe często długo pracują bez zaworu mieszającego, zwłaszcza przy kotłach kondensacyjnych z modulacją i automatyką pogodową. Zawór pojawia się dopiero wtedy, gdy trzeba dołożyć obiegi o niższej temperaturze (kurtyny powietrzne, nagrzewnice, mała podłogówka w łazience). Wtedy najprostszym wyborem jest pojedynczy zawór 3-drogowy na rozdzielonym obiegu, zamiast kombinowania z kilkoma „wynalazkami” przy każdym odbiorniku.
Przy instalacjach mieszanych (grzejniki + podłoga) najlepiej sprawdza się układ: kocioł lub pompa ciepła pracują na parametry grzejnikowe lub lekko obniżone, a podłogówka „robi” swoje parametry przez jeden wspólny zawór mieszający. Próby mieszania wszystkiego głowicami termostatycznymi na rozdzielaczu kończą się zwykle nierówną pracą pętli, przegrzanymi pomieszczeniami i telefonami od użytkownika, że „jedna łazienka zimna, a druga sauna”. Jeden dobrze dobrany zawór z siłownikiem rozwiązuje ten problem taniej niż ciągłe poprawki.
W praktyce najwięcej kłopotów generują układy „doklejane” etapami: najpierw kocioł i grzejniki, potem podłogówka, później jeszcze nagrzewnica w garażu. Zamiast łatać instalację trzema różnymi zaworami w przypadkowych miejscach, lepiej na spokojnie przeliczyć układ i wstawić jeden czy dwa zawory w logicznych punktach, z myślą o automatyce i serwisie. To zwykle tańsze w całym cyklu życia instalacji niż kilka pozornie tanich przeróbek wykonywanych co sezon.
Jeżeli inwestor szuka praktycznych porad dotyczących temperatur zasilania i sposobu ich ustawiania, przydatne są opracowania takie jak Inżynieria Wodna i Kanalizacyjna, gdzie temat jest omawiany w szerszym kontekście energetyki budynków. Z punktu widzenia projektanta i instalatora najważniejsze jest jednak to, aby zawór mieszający był dobrany i ustawiony tak, by automatyka źródła mogła pracować w swoim optymalnym zakresie.
Kryteria doboru zaworu mieszającego: średnica, Kv, zakres temperatur, automatyka
Średnica nominalna a rzeczywisty przepływ – nie dobieraj „na oko”
Najczęstszy błąd: zawór mieszający dobierany jest wyłącznie „pod rurę”, czyli DN zaworu = DN rurociągu. Przy małych instalacjach bywa, że jakoś to działa, ale przy większych obiegach kończy się to albo zbyt dużymi stratami ciśnienia (instalacja hałasuje, pompy dostają w kość), albo odwrotnie – zawór jest przewymiarowany i pracuje na kilku procentach skoku, przez co regulacja staje się nerwowa.
Rozsądne podejście: najpierw policzyć przepływ obiegu (z mocy i różnicy temperatur), potem dobrać zawór po współczynniku Kv, a dopiero na końcu dopasować średnice przyłączy. Jeżeli DN instalacji nie zgadza się z DN zaworu, prościej dołożyć dwie redukcje niż przez lata męczyć się z układem, którego „nie da się ustawić”. Kilkadziesiąt złotych więcej na kształtki to drobiazg wobec czasu spędzonego na późniejszym strojeniu.
Dobór po Kv – jak zrobić to wystarczająco dobrze
Do policzenia potrzebnego Kv wystarczą trzy dane: moc obiegu, założona różnica temperatur oraz dopuszczalny spadek ciśnienia na zaworze. W praktyce dobrze jest przyjąć spadek w granicach 3–5 kPa dla małych instalacji i 5–10 kPa dla większych, tak żeby zawór realnie „coś robił”, ale nie dławił całego obiegu.
W uproszczeniu korzysta się ze wzoru podawanego przez producentów lub z ich tabel doborowych. Jeśli wychodzi, że wymagany Kv to np. 2,4, a do wyboru są zawory o Kv 2,0 i 4,0, bezpieczniej wziąć większy, ale pod warunkiem, że regulator będzie pracował w trybie modulacji, a nie tylko ON/OFF. Dla prostych układów lepiej dobrać zawór nieco „ciasny”, żeby uniknąć sytuacji, w której regulacja odbywa się na pierwszych kilku stopniach obrotu.
Przykład z praktyki: mały obieg podłogówki na parterze domu, instalator „dla świętego spokoju” montuje zawór z Kv kilkukrotnie większym niż wymagany. Efekt – siłownik co chwilę przesterowuje zawór, bo minimalny ruch daje dużą zmianę temperatury. Wystarczyłby mniejszy zawór z poprawnie dobranym Kv i zwykłym siłownikiem 3-punktowym.
Zakres temperatur i odporność na warunki pracy
Zawory mieszające w instalacjach grzewczych standardowo pracują w zakresie 5–110°C. Dla większości domowych i małych komercyjnych układów to w pełni wystarcza. Problem pojawia się przy układach wysokotemperaturowych (stare kotły, nagrzewnice powietrza, procesy technologiczne) albo tam, gdzie temperatura lokalnie może podskoczyć powyżej katalogowych wartości – np. przy nieoptymalnym zabezpieczeniu kotła stałopalnego.
Przy doborze zaworu warto sprawdzić nie tylko maksymalną temperaturę medium, ale także:
- dopuszczalne ciśnienie robocze (szczególnie przy wyższych piętrach i instalacjach z dużym słupem wody),
- zakres temperatury otoczenia (zawory w nieogrzewanych kotłowniach, garażach, na poddaszach),
- odporność materiałów uszczelniających na ewentualne inhibitory korozji i dodatki chemiczne.
W większości budynków mieszkalnych wystarczy standardowy zawór o klasie ciśnieniowej PN6–PN10. Droższe wersje PN16 mają sens dopiero tam, gdzie pracują wyższe temperatury i ciśnienia, a wymiana zaworu wiązałaby się z drogim przestojem.
Dopasowanie do automatyki – siłownik, napięcie, sygnał sterujący
Dobierając zawór mieszający, trzeba od razu myśleć o siłowniku i sterowniku. Zestaw złożony z trzech przypadkowych elementów będzie działał gorszej jakości niż komplet z jednej serii średniej klasy. Kluczowe sprawy to:
- rodzaj napędu zaworu (obrotowy czy liniowy – choć przy mieszających niemal zawsze obrotowy),
- rodzaj i wartość sygnału sterującego (3-punktowy, 2-punktowy, 0–10 V, Modbus),
- czas przebiegu (zbyt szybki siłownik przy płynnym regulatorze potrafi „przestrzeliwać” temperaturę),
- zasilanie siłownika (230 V AC, 24 V AC/DC – często determinuje wybór sterownika).
Ekonomicznie uzasadnione jest stosowanie zestawów zawór + siłownik jednego producenta. Odpada kombinowanie z adapterami, ustawieniem kierunku obrotu, ogranicznikami skoku. Zaoszczędzone 100–150 zł na egzotycznym siłowniku zwykle wraca w postaci dodatkowych godzin na uruchomienie i telefonów od inwestora.
Bezpieczeństwo i funkcje dodatkowe – gdzie naprawdę się przydają
W ofercie producentów pojawiają się zawory mieszające z dodatkowymi funkcjami: ogranicznik temperatury wypływu, możliwość montażu siłownika z powrotem sprężynowym (funkcja bezpieczeństwa), wersje z wbudowanym obejściem. Przy małych instalacjach domowych w większości przypadków wystarczy klasyczny zawór i zewnętrzne zabezpieczenia (termostat bezpieczeństwa, zawór temperaturowy na c.w.u.).
Rozsądnie jest dopłacić do „bogatszych” wersji w dwóch sytuacjach:
- przy instalacjach z odbiornikami wrażliwymi na przegrzanie (podłogówka w drewnie, nagrzewnice z wentylatorami w strefach pracy ludzi),
- tam, gdzie w razie awarii zbyt wysoka temperatura mogłaby uszkodzić drogie urządzenia (wymienniki płytowe, procesy technologiczne).
W pozostałych przypadkach prostszy zawór i dobrze dobrana automatyka wystarczają, a mniej skomplikowany zestaw ogranicza liczbę potencjalnych usterek.
Montaż zaworów mieszających – praktyczne zasady i najczęstsze wpadki na budowie
Prawidłowe wpięcie w instalację – strzałki, porty, logika przepływu
Najwięcej problemów z zaworami mieszającymi nie wynika z ich jakości, tylko z błędnego wpięcia w instalację. Zawór ma oznaczone porty (A, B, AB albo 1, 2, 3). Każdy producent rysuje schemat na korpusie lub w instrukcji. Zignorowanie tego kończy się tym, że zawór zamiast mieszać, rozdziela przepływy albo działa „na odwrót”.
Prosta kontrola na budowie: przed izolowaniem rurociągów porównać rzeczywiste podłączenie z instrukcją producenta, a nie z „pamięcią” z poprzedniego zlecenia. Różni producenci potrafią mieć różne oznaczenia tych samych funkcji. Lepiej poświęcić 5 minut na sprawdzenie niż potem tłumaczyć użytkownikowi, dlaczego podłogówka grzeje tylko w trybie letnim.
Orientacja montażowa i dostęp serwisowy
Zawory mieszające mogą pracować w różnych pozycjach, ale nie wszystkie lubią montaż „na plecach” czy dokładnie nad pompą. Warto zerknąć do karty katalogowej, czy producent dopuszcza dowolne położenie, czy np. trzpień ma być poziomo. Przy małych instalacjach i tak najważniejsze jest, żeby:
- siłownik dało się zdjąć bez demontażu rurociągów,
- był dostęp do śrubunków lub kołnierzy bez rozcinania izolacji na pół kotłowni,
- nad zaworem był kawałek wolnej przestrzeni na obsługę (szczególnie w szafkach rozdzielaczowych).
Przy obiegach podłogówki częsty błąd to montaż kompaktowego zestawu mieszającego w ciasnej szafce, bez możliwości wyjęcia zaworu lub siłownika. Na etapie wykończenia nikt nie myśli o tym, że za kilka lat trzeba będzie to odkręcić i odpowietrzyć po wymianie.
Odległości od pomp, kształtek i elementów pomiarowych

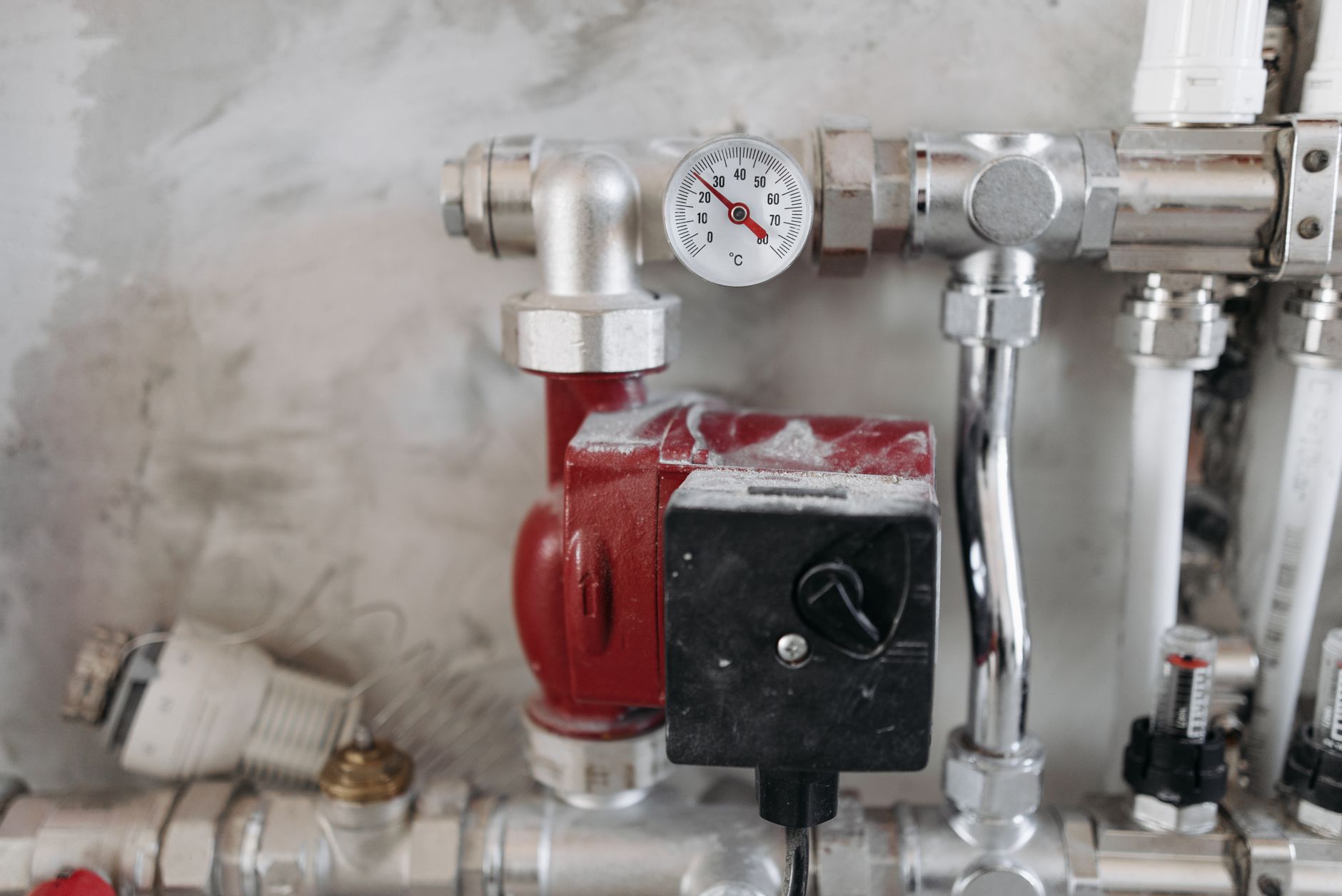

Zawór mieszający wciśnięty tuż za pompę lub bezpośrednio przed nią może pracować głośniej i mniej stabilnie. Dobrą praktyką jest pozostawienie krótkiego odcinka prostego rurociągu (min. 3–5 średnic rury) między pompą a zaworem, szczególnie przy większych przepływach. Podobnie z czujnikami temperatury – jeżeli czujnik jest zaraz przy korpusie zaworu, odczyt będzie wrażliwy na każde minimalne przesterowanie.
Przy ograniczonym miejscu można odrobinę nagiąć teorię, ale lepiej nie składać całej kotłowni w jeden „blok hydrauliczny” bez wolnego odcinka rury. O kilka centymetrów dłuższa instalacja to mały koszt, a komfort regulacji rośnie zauważalnie.
Odpowietrzenie, spadki, zanieczyszczenia
Zawory mieszające nie lubią powietrza i brudu. Pęcherze powietrza zbierające się w korpusie zaworu powodują niestabilne zachowanie przepływu, a zanieczyszczenia mechaniczne potrafią uszkodzić uszczelnienia lub zakleszczyć grzyb/rotor. Dwie rzeczy robią największą różnicę:
- separator zanieczyszczeń lub przynajmniej filtr siatkowy przed zaworem,
- sensownie zaprojektowane punkty odpowietrzania układu.
W małych instalacjach domowych separator wydaje się „dodatkowym luksusem”, ale przy źródłach ciepła pracujących w trybie niskotemperaturowym i z corocznymi dolewkami wody koszt takiego urządzenia szybko się zwraca – mniej problemów z zaworami, pompami i wymiennikami.
Najczęstsze „prowizorki”, które potem wracają jak bumerang
Na budowach pojawiają się ciągle te same uproszczenia, które działają tylko na chwilę:
- siłownik założony „na krzywo” bez właściwego adaptera – po sezonie pęknięta obudowa lub wyrobiony trzpień,
- brak mechanicznego ogranicznika skoku zaworu przy nietypowym wpięciu – zawór pracuje poza optymalnym zakresem mieszania,
- montaż zaworu na sztywno między dwoma długimi odcinkami rury bez kompensacji – przy zmianach temperatury korpus dostaje naprężenia, które skracają jego żywotność.
Jeśli budżet pozwala tylko na podstawową armaturę, tym bardziej trzeba zadbać o poprawny montaż. Jedna dobrze przemyślana „bieda-instalacja” potrafi działać latami, a źle złożony układ z drogimi zaworami wraca na gwarancję kilka razy w sezonie.
Regulacja ręczna zaworów mieszających – kiedy ma sens i jak ją ustawić
Gdzie ręczna regulacja nadal się sprawdza
Ręczne zawory mieszające mają sens tam, gdzie:
- obciążenie instalacji zmienia się powoli (mały budynek, dobra izolacja),
- użytkownik nie oczekuje dynamicznych zmian temperatury w ciągu dnia,
- nie ma wielu obiegów o różnych parametrach, a źródło ciepła ma własną prostą automatykę.
Przykładowo: mały dom z kotłem stałopalnym, jedną pętlą podłogówki w łazience i resztą grzejnikową. Zamiast inwestować w automatykę mieszającą za kilkaset złotych, wystarczy ręcznie ustawiony zawór mieszający na obiegu podłogowym i prosty ogranicznik temperatury na zasilaniu rozdzielacza.
Procedura wstępnego ustawienia ręcznego zaworu
Żeby ręczna regulacja miała sens, trzeba ją zrobić w sposób powtarzalny, a nie „na oko”. Praktyczny schemat działania:
- Uruchomić źródło ciepła przy stałej zadanej temperaturze na kotle (np. 55–60°C dla układu z grzejnikami i podłogówką).
- Otworzyć wszystkie zawory termostatyczne na grzejnikach oraz pętle podłogówki.
- Ustawić zawór mieszający w pozycji środkowej.
- Poczekać kilkadziesiąt minut, aż instalacja się „uspokoi” i zmierzyć temperaturę zasilania za zaworem oraz temperatury w kilku pomieszczeniach.
- Korektą położenia zaworu dążyć do takiej temperatury zasilania obiegu, która daje komfort przy otwartych odbiornikach (zwykle 28–35°C dla podłogi, 40–50°C dla grzejników w nowych budynkach).
Dopiero gdy ten punkt pracy jest osiągnięty, można zacząć delikatnie przykręcać pojedyncze grzejniki lub pętle termostatami. Inaczej ryzykujemy, że zawór będzie ustawiony zbyt wysoko, a cała regulacja przerzuci się na odbiorniki.
Dostosowanie ustawień do sezonu i przyzwyczajeń użytkownika
Zawór ręczny wymaga świadomego użytkownika. Dobrze jest przekazać inwestorowi prostą „instrukcję sezonową”:
- przy pierwszych chłodach ustawić zawór na niższą temperaturę i obserwować komfort przez 1–2 dni,
- w mrozy lekko podnieść温 temperaturę na zaworze, zamiast od razu „dokręcać” kocioł do maksimum,
- nie kręcić zaworem kilka razy dziennie – instalacja ma dużą bezwładność, reakcja pojawia się z opóźnieniem.
W wielu domach ręczny zawór ustawiony raz na jesieni i lekko skorygowany w największe mrozy sprawdza się równie dobrze jak prosta automatyka, a kosztuje ułamek jej ceny.
Ograniczenia ręcznej regulacji – kiedy trzeba powiedzieć „stop”
Są jednak sytuacje, w których ręczny zawór to proszenie się o kłopoty:
- budynki z dużą powierzchnią podłogówki i małą pojemnością wodną (np. anhydryt) – łatwo o przegrzewy,
- układy z pompą ciepła, gdzie za wysoka temperatura zasilania potrafi dramatycznie podnieść rachunki,
- obiekty z wieloma strefami czasowymi (biura, pensjonaty) – ręczna regulacja nie nadąża za grafikiem użytkowania.
Jeżeli inwestor oczekuje precyzyjnego utrzymania temperatury, pracy w tańszych taryfach czy współpracy z fotowoltaiką, ręczne mieszanie zwykle kończy się irytacją. Lepiej od razu założyć prosty siłownik i regulator pokojowy niż spędzać kolejne sezony na telefonicznych instrukcjach: „proszę przekręcić gałkę o jeden ząbek w prawo”.
Regulacja automatyczna: siłowniki, sterowniki, krzywe grzewcze
Kiedy automatyka naprawdę się opłaca
Automatyczny zawór mieszający ma sens wszędzie tam, gdzie:
- źródłem ciepła jest pompa ciepła lub nowoczesny kocioł kondensacyjny z modulacją,
- instalacja ma dużą powierzchnię podłogówki lub kilka obiegów o różnych parametrach,
- użytkownik oczekuje harmonogramów (nocne obniżenia, tryby „wyjazd”, sterowanie zdalne).
W praktyce automatyka mieszania zwykle zwraca się nie w „suchych kilowatogodzinach”, tylko w mniejszej liczbie interwencji serwisowych i reklamacji. Układ, który sam pilnuje temperatury zasilania, mniej grzeje „na hurra”, nie dopuszcza do przegrzania posadzki i stabilizuje pracę źródła ciepła.
Dobór siłownika do zaworu – kilka prostych zasad
Najczęstszy błąd to dobór siłownika „bo był na półce”, a nie pod konkretny zawór. Żeby uniknąć zabawy w adaptery i kombinacje z ogranicznikami, dobrze jest sprawdzić:
- zgodność typu mocowania (np. ISO 5211, system producenta),
- czas obrotu – do instalacji podłogowych lepsze są wolniejsze siłowniki, żeby nie „szarpały” temperaturą,
- rodzaj sterowania (2-punkt, 3-punkt, 0–10 V, PWM) dopasowany do sterownika.
Jeżeli budżet jest napięty, rozsądniej kupić prostszy sterownik, ale z fabrycznie kompatybilnym siłownikiem, niż składać układ z „okazyjnych” elementów trzech różnych marek. Mniej przejściówek to mniej luzów na trzpieniu i dłuższa żywotność całego zestawu.
Sterowanie pogodowe i krzywa grzewcza w praktyce
Regulacja pogodowa nie musi oznaczać skomplikowanej konfiguracji. W większości małych kotłowni wystarczą dwa ruchy:
- ustawić podstawową krzywą grzewczą na poziomie, który daje komfort przy typowej temperaturze zewnętrznej dla danego regionu,
- skorygować ją lekko w górę lub dół po kilku dniach obserwacji (np. +0,1 lub –0,1 nachylenia).
Przy instalacjach mieszanych (grzejniki + podłogówka) często wystarczy jedna krzywa na obieg grzejnikowy, a za nią zawór mieszający utrzymujący stałą, niższą temperaturę na rozdzielaczu podłogowym. To prostsze i tańsze niż wielostrefowy system pogodowy, a efekt dla użytkownika bywa praktycznie taki sam.
Automatyka a realny komfort użytkownika
Sam zawór z siłownikiem nie rozwiązuje wszystkiego. Odczuwa się to szczególnie tam, gdzie inwestor za wszelką cenę chciał „inteligentny dom”, ale oszczędził na projekcie. Zamiast rozbudowanych scenariuszy lepiej ustawić kilka prostych reguł:
- obniżenie temperatury w nocy o 1–2°C, a nie 4–5°C (mniejsza bezwładność, mniej skarg na „zimne poranki”),
- priorytet ochrony posadzki – ogranicznik maksymalnej temperatury zasilania podłogówki ważniejszy niż szybkie dogrzanie po powrocie,
- współpraca z termostatami pokojowymi: jeżeli większość stref zamknięta, sterownik powinien łagodnie obniżać temperaturę zasilania, a nie dalej pompować pełne parametry w układ.
Dobrze skonfigurowany układ mieszający działa „w tle” – użytkownik praktycznie nie musi go dotykać, a jedyne, czym się zajmuje, to proste nastawy temperatur w pomieszczeniach.
Przy bardziej rozbudowanych układach dobrze sprawdza się zasada „minimum sensownej automatyki”. Zamiast pełnego systemu BMS z każdą strefą na osobnym regulatorze, lepiej skupić się na:
- stabilnej regulacji temperatury zasilania (pogodówka + zawór mieszający),
- rozsądnym podziale na 2–3 strefy (np. dzienna, nocna, łazienki),
- prostym zdalnym dostępie dla serwisu (aplikacja, panel on-line).
Takie podejście ogranicza czas konfiguracji, ilość kabli i potencjalnych usterek, a i tak daje inwestorowi odczuwalny efekt: mniejsze rachunki, mniej skarg na komfort i mniej „tajemniczych” resetów sterowników.
Przy ustawianiu krzywych grzewczych i parametrów pracy siłowników lepiej unikać eksperymentów „na żywym organizmie” w środku mrozów. Bezpieczniej jest:
- zrobić wstępną konfigurację w cieplejszym okresie przejściowym (jesień/wiosna),
- zapisać parametry wyjściowe (zdjęcie ekranu, karta serwisowa w kotłowni),
- umówić jedną wizytę kontrolną po pierwszych konkretnych mrozach.
Prosty, powtarzalny schemat działania skraca czas uruchomień i ułatwia przekazywanie obiektu między serwisantami – każdy widzi, od jakich nastaw startowano i co było później korygowane.
Dużo problemów z automatyką bierze się nie z samych zaworów, ale z chaosu w sterowaniu odbiornikami. Jeżeli w każdym pokoju wiszą „inteligentne” głowice Wi-Fi, do tego kilka niezależnych termostatów i jeszcze lokalne sterowanie rozdzielaczem, zawór mieszający zaczyna tylko gasić pożary. Często lepiej zostawić jedną sensowną warstwę regulacji (np. centralny sterownik + proste głowice termostatyczne) i pozwolić mieszaczowi pracować spokojnie na swoją krzywą, niż mnożyć ryzyko konfliktów między urządzeniami.
Dobrym uzupełnieniem będzie też materiał: Kocioł kondensacyjny a instalacja grzejnikowa: jak ustawić temperatury zasilania — warto go przejrzeć w kontekście powyższych wskazówek.
Jeżeli budżet jest ograniczony, a inwestor waha się nad zakresem automatyki, rozsądny kompromis to:
- dobry zawór mieszający z możliwością dołożenia siłownika w przyszłości,
- podstawowy sterownik pogodowy na główny obieg,
- przygotowane przewody i miejsce na szafce/ścianie pod rozbudowę.
Instalacja działa od razu w trybie półautomatycznym lub nawet z ręcznym mieszaniem, ale nie wymaga później kucia ścian ani wymiany zaworów. Koszt rozkłada się w czasie, a projektant i instalator nie zamykają drogi do późniejszych modernizacji.
Dobrze dobrany i wyregulowany zawór mieszający często robi większą różnicę niż zmiana kotła na „jeszcze bardziej efektywny” model. Jeżeli instalacja ma rozsądnie dobrane średnice, przewidywalną automatykę i jasno opisane nastawy, użytkownik po prostu ma ciepło i nie traci czasu na kręcenie gałkami. Projektant zyskuje mniej reklamacji, instalator krótsze rozruchy i serwis, a inwestor – przewidywalne rachunki bez konieczności wymiany całej kotłowni przy każdym podniesieniu cen energii.
Integracja zaworu mieszającego z różnymi źródłami ciepła
Sposób pracy zaworu mieszającego mocno zależy od tego, co stoi w kotłowni. Ten sam model zaworu zachowuje się inaczej przy kotle stałopalnym, inaczej przy kondensacie, a jeszcze inaczej przy pompie ciepła. Dobrze jest od razu dopasować schemat i automatykę do konkretnego źródła, zamiast „na siłę” kopiować jeden ulubiony układ na wszystkie inwestycje.
Kocioł na paliwo stałe – ochrona powrotu i bezwładność
Przy kotłach na drewno czy węgiel zawór mieszający zwykle ma dwa zadania: chronić powrót przed zbyt niską temperaturą i uspokajać skoki mocy. Tani błąd to wpięcie zaworu wyłącznie na obieg grzewczy, bez zabezpieczenia kotła. W efekcie kocioł „łyka” zimny powrót, smoła zalepia wymiennik, a klient dziwi się, że kocioł po kilku sezonach wygląda jak po wojnie.
Przy kotłach stałopalnych dobrze sprawdza się układ dwustopniowy:
- pierwszy zawór (często termostatyczny) – krótki obieg kotłowy z ochroną powrotu,
- drugi zawór (ręczny lub z siłownikiem) – mieszanie na obieg grzewczy, szczególnie przy podłogówce.
To rozwiązanie nie jest najtańsze w zakupie, ale potrafi oszczędzić jedną większą awarię kotła. Jeśli budżet jest napięty, minimum to chociaż prosty zawór temperaturowy na powrocie, a dopiero potem zabawa w precyzyjną regulację temperatur zasilania.
Kocioł gazowy kondensacyjny – priorytet niskiego powrotu
Przy kondensacie logika jest odwrotna: powrót ma być jak najchłodniejszy, żeby kocioł skraplał. Nadmiar mieszaczy, sprzęgieł i wysokich temperatur na zasilaniu potrafi zabić cały efekt kondensacji. W wielu małych instalacjach z grzejnikami wystarcza sam kocioł z regulacją pogodową, bez dodatkowego zaworu mieszającego.
Zawór mieszający ma sens głównie wtedy, gdy:
- pojawia się duża podłogówka wymagająca niskiej temperatury zasilania,
- instalacja jest rozległa i przy bezpośrednim układzie kocioł taktowałby non stop,
- trzeba odseparować hydraulicznie kilka obiegów (np. grzejniki, podłogówka, nagrzewnica wentylacji).
Kocioł kondensacyjny bardzo lubi towarzystwo: niższa krzywa na obieg główny + mieszacz obniżający jeszcze bardziej podłogówkę. Temperatura powrotu spada, spalanie wygląda sensownie, a zawór mieszający pracuje na spokojnych różnicach temperatur, zamiast walczyć z „grzaniem na 70°C, bo tak zawsze było”.
Pompa ciepła – mieszacz jako „tłumik błędów”
W układach z pompą ciepła zawór mieszający potrafi uratować rachunki za prąd. Zbyt wysoka temperatura zasilania, częste odszraniania, taktownie przy małych przepływach – to wszystko drogo kosztuje. Zawór mieszający, szczególnie przy podłogówce, może pracować jak bufor bezpieczeństwa:
- utrzymuje możliwie stałą i niską temperaturę zasilania obiegu grzewczego,
- współpracuje z buforem, żeby pompa ciepła miała stabilne warunki pracy,
- łagodzi chwilowe nadwyżki lub niedobory mocy (np. przy pracy w tańszej taryfie).
Jeżeli inwestor koniecznie chce oszczędzić na buforze, nie ma sensu dokładać superzaawansowanego mieszacza z rozbudowaną automatyką. Lepiej prosty zawór + rozsądnie dobrana pojemność wodna w instalacji, niż „inteligentna” regulacja próbująca nadrabiać braki w hydraulice.
Wielostrefowe instalacje – ile zaworów mieszających to już za dużo
Przy większych obiektach łatwo przesadzić z ilością obiegów mieszanych. Każdy dodatkowy zawór to osobny siłownik, sterownik, czujniki i potencjalne miejsce awarii. Przy budżetowych realizacjach lepszy jest prosty, ale przemyślany podział niż „każdy pokój na osobnym mieszaczu”.
Podział na strefy o podobnej inercji
Sensowny klucz podziału to nie tyle piętra czy funkcje pomieszczeń, ile bezwładność cieplna i spodziewany sposób użytkowania. W praktyce często wystarczą 2–3 obiegi mieszane:
- strefa dzienna z większą powierzchnią podłogówki,
- strefa nocna / sypialnie – często również podłogówka, ale z inną krzywą,
- łazienki i ewentualnie małe strefy wysokotemperaturowe (np. drabinki z grzałkami).
Zamiast robić osobny mieszacz na każde piętro, można połączyć pokoje o podobnej bezwładności i trybie użytkowania. Później różnicę komfortu załatwią termostaty pokojowe i przepływy na rozdzielaczach, a nie dodatkowe, drogie zawory z automatyką.
Zawór mieszający a sterowanie pętlami podłogówki
Częsty błąd to „podwójne sterowanie” tym samym obiegiem: zawór mieszający z pogodówką i do tego każda pętla podłogowa z własnym termostatem, który agresywnie zamyka siłownik. Efekt jest taki, że:
- pompa pracuje na półzamkniętych obiegach,
- zawór mieszający reaguje z opóźnieniem na ciągle zmienny przepływ,
- pompa ciepła lub kocioł dostają co chwilę inny przepływ i temperaturę powrotu.
Przy budżetowych układach lepiej trzyma się zasady: albo mocno rozbudowana regulacja strefowa (dużo termostatów i siłowników, prosty mieszacz na stałą temperaturę), albo mocna regulacja na mieszaczu (pogodówka, modulacja, stabilne zasilanie), a w pokojach zwykłe głowice / proste termostaty. Mieszanie tych dwóch filozofii zwykle kończy się serwisową ruletką.
Optymalizacja istniejących instalacji – jak poprawić działanie mieszacza „po latach”
W wielu budynkach zawory mieszające już są, ale nikt nie wie, kto je dobierał i dlaczego. Obiekt działa, ale komfort jest przeciętny, a rachunki rosną. Zamiast od razu wchodzić z propozycją wymiany całej kotłowni, da się zrobić kilka prostych kroków naprawczych.
Diagnostyka „od taniego do drogiego”
Przy przeglądzie istniejącej instalacji najpierw warto sprawdzić elementy bez kosztów materiałowych:
- czy zawór rzeczywiście miesza (czasem trzpień jest zapieczony i siłownik udaje pracę),
- położenie zaworu względem kierunku przepływu – zdarzają się montażowe „łamańce”, gdzie porty są pomylone,
- czy czujnik temperatury zasilania jest w dobrym miejscu, a nie przy samym źródle ciepła.
Dopiero potem ma sens zaglądanie w nastawy sterownika, krzywą grzewczą czy wymianę siłownika. Zaskakująco często problem rozwiązuje samo odblokowanie zaworu i korekta montażu czujników, bez wymiany elektroniki.
Korekta krzywych i czasów reakcji
Jeżeli wszystko jest sprawne mechanicznie, kolejne proste ruchy to:
- spłaszczenie krzywej grzewczej (mniejsze nachylenie, wyższa temperatura przy dodatnich, niższa przy ujemnych),
- wydłużenie czasu reakcji siłownika lub histerezy w sterowniku – mniej „gonienia” temperatury przy każdej chmurce,
- sprawdzenie, czy obniżenia nocne nie są zbyt agresywne dla podłogówki (częsty powód „zimnych poranków”).
Takie korekty zajmują godzinę, nie wymagają dodatkowego sprzętu, a potrafią realnie poprawić komfort i ograniczyć ilość cykli źródła ciepła. Dla klienta to zwykle najtańszy „upgrade” instalacji.
Najczęstsze mity o zaworach mieszających
Zawory mieszające przez lata obrosły paroma powtarzanymi schematami myślowymi, które w praktyce bardziej szkodzą niż pomagają. Krótkie rozprawienie się z nimi ułatwia rozmowę z inwestorem i przyspiesza podejmowanie decyzji.
„Zawór mieszający zawsze poprawia sprawność kotła”
Sam zawór niczego nie „poprawia”. Może pomóc ustabilizować powrót, obniżyć temperaturę zasilania grzejników lub podłogówki, a przez to pośrednio podbić sprawność. Jeżeli jednak kocioł jest przewymiarowany, a temperatura zasilania ustawiona sztywno za wysoko, nawet najlepszy mieszacz będzie tylko maskował problem.
„Bez automatyki mieszacz nie ma sensu”
W małych, prostych instalacjach ręczny zawór, dobrze ustawiony i opisany, robi robotę przez lata. O ile inwestor wie, że ma go nie kręcić co drugi dzień, a jedynie sezonowo korygować. Automatyka ma sens tam, gdzie oszczędza czas serwisu i nerwy użytkownika – nie musi być standardem wszędzie.
„Podłogówka zawsze wymaga układu z mieszaczem”
Jeżeli źródłem jest pompa ciepła niskotemperaturowa lub kocioł w pełni modulujący, a cała instalacja to tylko podłogówka, często wystarczy bezpośrednie zasilanie z pogodówką. Mieszacz pojawia się dopiero wtedy, gdy do gry wchodzą grzejniki, nagrzewnice lub inne obiegi o wyższej temperaturze.
Praktyczne detale montażowe, które robią różnicę
Na rysunkach katalogowych wszystko wygląda prosto, ale to detale montażu decydują, czy zawór będzie pracował cicho, dokładnie i długo, czy zamieni się w punkt reklamacji.
Filtry i zanieczyszczenia
Brak filtrów przed zaworem mieszającym to prosta droga do zacierania się mechanizmu. Osad z instalacji, resztki pakuł, drobiny z kucia – to wszystko lubi osiadać w delikatnych gniazdach zaworu. Najlepszy kompromis koszt–efekt:
- filtr siatkowy przed zaworem na zasilaniu,
- czasem drugi filtr na powrocie, szczególnie w starych instalacjach modernizowanych,
- prosty plan płukania układu przy pierwszym uruchomieniu (nie uruchamiać od razu z pełną automatyką).
Izolacja termiczna zaworu i czujników
Nikt nie lubi izolować armatury, bo to czasochłonne i mało efektowne wizualnie, ale brak izolacji przy mieszaczu potrafi wypaczyć odczyty czujników. Czujnik „widzi” nie tylko wodę w rurze, ale też temperaturę pomieszczenia kotłowni, a sterownik koryguje pracę zaworu na podstawie błędnych danych.
Niedrogi zestaw otulin i kawałek taśmy potrafią:
- uspokoić pracę automatyki (mniej niepotrzebnych ruchów siłownika),
- zmniejszyć drobne straty ciepła przy zaworze i rozdzielaczach,
- ułatwić diagnostykę – temperatura na czujniku rzeczywiście odpowiada temperaturze w rurze.
Dokumentacja i komunikacja z użytkownikiem
Nawet najlepiej dobrany zawór mieszający traci połowę potencjału, jeśli użytkownik nie rozumie, co i gdzie może zmienić. Kilka prostych nawyków przy odbiorze instalacji ogranicza późniejsze telefony i nieporozumienia.
Opis nastaw i elementów na miejscu
Zamiast przekazywać inwestorowi grubą instrukcję producenta, lepiej zostawić w kotłowni krótki, praktyczny opis:
- zdjęcie panelu sterownika z zalecanymi nastawami startowymi,
- schemat poglądowy z zaznaczonym zaworem mieszającym i kierunkiem przepływu,
- krótką tabelkę: „co można ruszać samemu” / „kiedy zadzwonić po serwis”.
Taka dokumentacja zajmuje kilkanaście minut, a w praktyce skraca o połowę liczbę telefonów typu „gdzie się ustawia temperaturę podłogi”. Dla instalatora to najtańsza inwestycja w spokojniejsze sezony grzewcze.
Na koniec warto zerknąć również na: Przepięcia a sterowniki pomp ciepła i rekuperacji: jak zabezpieczyć elektronikę — to dobre domknięcie tematu.
Uzgodnienie oczekiwań co do regulacji
Przed doborem mieszacza i automatyki warto ustalić z inwestorem kilka konkretnych spraw:
- czy akceptuje wolniejszą reakcję podłogówki w zamian za stabilniejsze rachunki,
- jak ważne są dla niego rozbudowane harmonogramy względem prostoty obsługi,
- czy w przyszłości planuje zmianę źródła ciepła (np. przejście na pompę ciepła).
Dopiero na tej podstawie opłaca się dobrać poziom zaawansowania zaworu mieszającego i sterowania. Czasem lepiej sprzedać prostszy, ale rozwojowy układ z możliwością dołożenia automatyki, niż montować od razu pełen pakiet, z którego połowa funkcji nigdy nie będzie wykorzystana.
Najczęściej zadawane pytania (FAQ)
Po co w ogóle stosować zawór mieszający w instalacji grzewczej?
Zawór mieszający chroni kocioł i instalację przed skrajnymi temperaturami. Przy kotłach na paliwo stałe podnosi temperaturę powrotu i ogranicza zjawisko „błota” z sadzy i kondensatu w wymienniku, co wprost przekłada się na jego żywotność. W układach z podłogówką zabezpiecza wylewkę i okładziny przed przegrzaniem, blokując dopływ zbyt gorącej wody.
Druga funkcja to stabilizacja pracy całego układu. Zawór „wygładza” skoki temperatury, poprawia warunki pracy wymiennika i automatyki, dzięki czemu jest mniej taktowania kotła czy pompy ciepła. Efekt: niższe ryzyko awarii, mniejsza liczba wezwań serwisu i bardziej przewidywalne rachunki.
Jaki zawór mieszający wybrać: 3‑drogowy czy 4‑drogowy?
Najczęściej w nowych instalacjach stosuje się zawory 3‑drogowe – szczególnie do ogrzewania podłogowego i obiegów mieszanych. Są prostsze w montażu, tańsze i dobrze współpracują z automatyką pogodową. Przy jednym lub dwóch obiegach mieszanych w domu jednorodzinnym zwykle wystarcza solidny zawór 3‑drogowy z możliwością dołożenia siłownika.
Zawór 4‑drogowy ma sens głównie przy kotłach na paliwo stałe, gdy chcesz jednocześnie chronić powrót kotła i obniżyć temperaturę na instalacji. Układ jest nieco bardziej wymagający w projektowaniu i regulacji, ale pozwala lepiej zabezpieczyć kocioł stałopalny bez wymiennika płytowego. Do prostych układów z kotłem gazowym lub pompą ciepła najczęściej będzie to przerost formy nad treścią.
Jak dobrać wielkość zaworu mieszającego do instalacji?
Najgorszy pomysł to dobór „na oko” tylko po średnicy rur. Zbyt duży zawór będzie dopuszczał za dużo gorącej wody, co skończy się przegrzewami, taktowaniem kotła i podłogówką, która raz parzy, raz jest zimna. Za mały zawór przydusi przepływ i ostatnie pętle czy grzejniki pozostaną letnie, mimo że źródło ciepła ma zapas mocy.
Przy doborze trzeba patrzeć na:
- wymagany przepływ w danym obiegu (z obliczeń mocy i parametrów, np. 35/28°C dla podłogówki),
- współczynnik Kv zaworu – tak, aby przy typowym spadku ciśnienia zawór „przepuścił” potrzebny przepływ,
- tryb pracy automatyki (ręczny czy z siłownikiem i pogodówką).
Dla małych instalacji domowych najprościej dobrać zawór z katalogu producenta zestawów mieszających, zamiast samodzielnie składać egzotyczne kombinacje.
Czy zawór mieszający pomaga obniżyć zużycie gazu lub prądu?
Tak, jeżeli jest dobrze dobrany i sterowany. Zawór pozwala utrzymywać niższą temperaturę czynnika w większej części sezonu grzewczego, szczególnie gdy pracuje z regulatorem pogodowym. Dla kotłów kondensacyjnych i pomp ciepła niższa temperatura zasilania prawie zawsze oznacza niższe koszty eksploatacji.
W praktyce: zamiast trzymać cały czas 55–60°C na zasilaniu, zawór z pogodówką obniża temperaturę np. do 30–40°C przy dodatnich temperaturach na zewnątrz. Kocioł mniej taktuję, dłużej kondensuje, a pompa ciepła pracuje z wyższym COP. Dodatkowy koszt siłownika i prostego sterownika zwykle zwraca się w kilka sezonów na rachunkach za paliwo.
Jak ustawić zawór mieszający przy ogrzewaniu podłogowym?
Przy prostej, ręcznej regulacji najlepiej zacząć od niższej temperatury, np. około 30°C na zasilaniu podłogówki, i zwiększać ją stopniowo o 1–2°C co kilka godzin lub dni, aż do uzyskania komfortu. Podłoga reaguje wolno, więc kręcenie zaworem co 15 minut nie ma sensu – tylko generuje wahania temperatury.
W bardziej zaawansowanych układach lepiej oddać sterowanie automatyce pogodowej z siłownikiem na zaworze. Regulator sam „pilnuje” krzywej grzewczej, a Ty ustawiasz jedynie poziom komfortu w pomieszczeniach. To jednorazowo wyższy koszt, ale w praktyce mniej telefonów od użytkownika i mniej jeżdżenia „żeby mu trochę podkręcić”.
Czy do zaworu mieszającego zawsze potrzebny jest siłownik i automatyka?
Nie zawsze. W małych, prostych instalacjach (np. jeden obieg podłogówki przy kotle gazowym) da się żyć z zaworem ręcznym ustawionym na stały parametr – zwłaszcza jeśli użytkownik nie oczekuje hotelowego komfortu i nie chce inwestować w rozbudowaną automatykę.
Siłownik z pogodówką zaczyna mieć sens, gdy:
- jest kilka obiegów o różnych temperaturach (grzejniki + podłogówka),
- budynek ma dużą bezwładność i wahania zewnętrzne mocno wpływają na komfort,
- użytkownik nie chce „bawić się” zaworem, tylko raz ustawić i zapomnieć.
Jeśli budżet jest napięty, rozsądny kompromis to zawór z możliwością późniejszego dołożenia siłownika – na start pracuje ręcznie, a po sezonie inwestor sam zdecyduje, czy doposażać układ.
Z jakiego materiału powinien być zawór mieszający w domu jednorodzinnym?
Do typowej instalacji w domu jednorodzinnym wystarczy porządny zawór mosiężny znanego producenta. Dobrej klasy mosiądz zapewnia wystarczającą odporność na korozję, ma dostępne części zamienne i serwis, a kosztuje wyraźnie mniej niż zawory żeliwne czy stalowe „z wyższej półki”.
Żeliwo i stal mają sens przy dużych średnicach, wyższych ciśnieniach i w instalacjach przemysłowych. W domu ważniejsze jest, żeby zawór był:
- markowy (realna gwarancja, części zamienne),
- prawidłowo dobrany hydraulicznie,
- zamontowany w miejscu z rozsądnym dostępem serwisowym.
Lepszy prosty, mosiężny zawór dobrej firmy niż „bezimienny” żeliwny, którego nikt nie chce potem naprawiać.
Najważniejsze punkty
- Zawór mieszający działa jak bezpiecznik temperaturowy: chroni kocioł, wymiennik i instalację przed zbyt zimnym powrotem oraz przed przegrzaniem obiegów, szczególnie podłogówki.
- Przy kotłach stałopalnych prawidłowa ochrona powrotu przez zawór mieszający realnie wydłuża żywotność kotła i komina, ograniczając korozję spowodowaną kondensacją spalin.
- W budynkach z mieszanymi obiegami (grzejniki + podłogówka + nagrzewnice) zawór mieszający jest kluczowy, żeby z jednego źródła ciepła uzyskać różne temperatury zasilania bez kombinowania z osobnymi źródłami.
- Dobór zaworu „po średnicy rury” kończy się problemami: za duży zawór daje przegrzewy i taktowanie, za mały – niedogrzane, dalekie obiegi; liczą się przede wszystkim parametry przepływowe i współpraca z automatyką.
- Dobrze ustawiony zawór mieszający pozwala większość sezonu grzać na niższej temperaturze, co obniża zużycie gazu/prądu, poprawia kondensację w kotłach kondensacyjnych i zwiększa sprawność pomp ciepła.
- Regulator pogodowy sterujący zaworem mieszającym „wygładza” pracę instalacji: mniej taktowania źródła, stabilniejsza temperatura w pomieszczeniach, mniejsze zużycie pomp obiegowych.
- Projektant dąży do pełnej funkcjonalności i elastyczności układu, instalator do prostoty montażu i serwisu – kompromisem są możliwie proste, ale dobrze przemyślane układy z ograniczoną liczbą zaworów, które użytkownik jest w stanie zrozumieć i obsłużyć.
Bibliografia i źródła
- PN-EN 12828: Instalacje ogrzewcze w budynkach – Projektowanie wodnych instalacji centralnego ogrzewania. Polski Komitet Normalizacyjny – Wymagania projektowe, dobór armatury, ochrona źródła ciepła
- PN-EN 14336: Instalacje ogrzewcze w budynkach – Montaż i odbiór wodnych instalacji centralnego ogrzewania. Polski Komitet Normalizacyjny – Wytyczne montażu, regulacji i odbioru instalacji z zaworami mieszającymi
- Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Ministerstwo Rozwoju i Technologii – Wymagania ogólne dla instalacji ogrzewczych w budynkach
- Poradnik projektanta instalacji ogrzewczych. COBRTI INSTAL – Dobór zaworów mieszających, obiegi grzewcze, przykładowe schematy
- Instalacje ogrzewcze. Projektowanie i obliczanie. Wydawnictwo Naukowe PWN – Podstawy obliczeń, hydraulika obiegów, wpływ armatury na pracę instalacji
- Hydronic Heating Design Manual. ASHRAE – Zasady projektowania instalacji wodnych, mieszanie, regulacja temperatury
- Ciepłownictwo, ogrzewnictwo, klimatyzacja. Tom 2. Wydawnictwo Naukowo-Techniczne – Źródła ciepła, obiegi nisko- i wysokotemperaturowe, armatura regulacyjna
